技術紹介

現場透水量試験の必要性

試験(テスト)の成績が良くても、本番(現場)でその力量が発揮できなければ意味がありません。

 K572試験はモルタル片での試験ですので、実際のコンクリート構造物の改質効果(表層部の空隙充填)を現場透水量試験で調べてみました。コンクリートライブラリー137(けい酸塩系表面含浸工法の設計施工指針(案)「6.5完了検査」では、発注者の責任において完了検査時に性能確認を求めています。確認方法は、非破壊試験である現場透水量試験が推奨されています。


耐久性向上を目的とした含浸材の塗布面には、表層評価が必要です。

 東北地方整備局の「コンクリート構造物の品質確保の手引き(案)2019年改訂版」において、試行工事(対象工事)においては、コンクリートの表層評価を行うことになっています。これまでの強度重視だけではなく、目視や現場透水量試験等で表層評価も重要視されています。
 耐久性向上を目的とし含浸材を塗布した場合は、試行工事に関わらず表層評価を行い、効果の持続性も確認していくべきです。

東北地方整備局 コンクリート構造物の品質確保の手引き(案)2019年改訂版

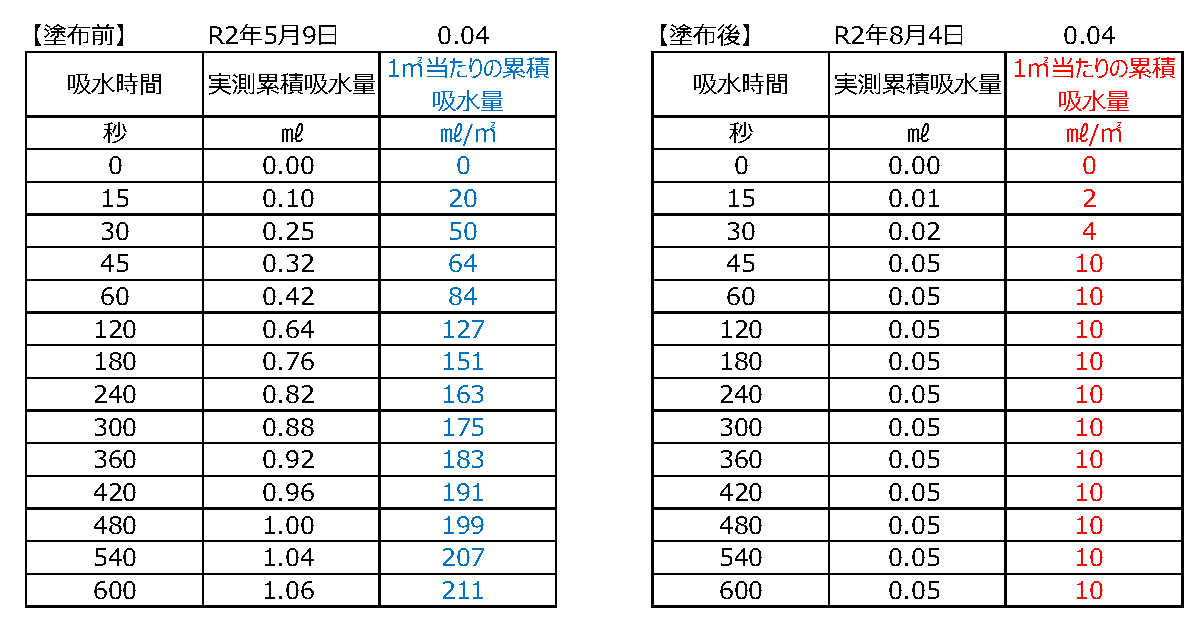

現場透水量試験結果

 現場透水量試験 現場透水量試験

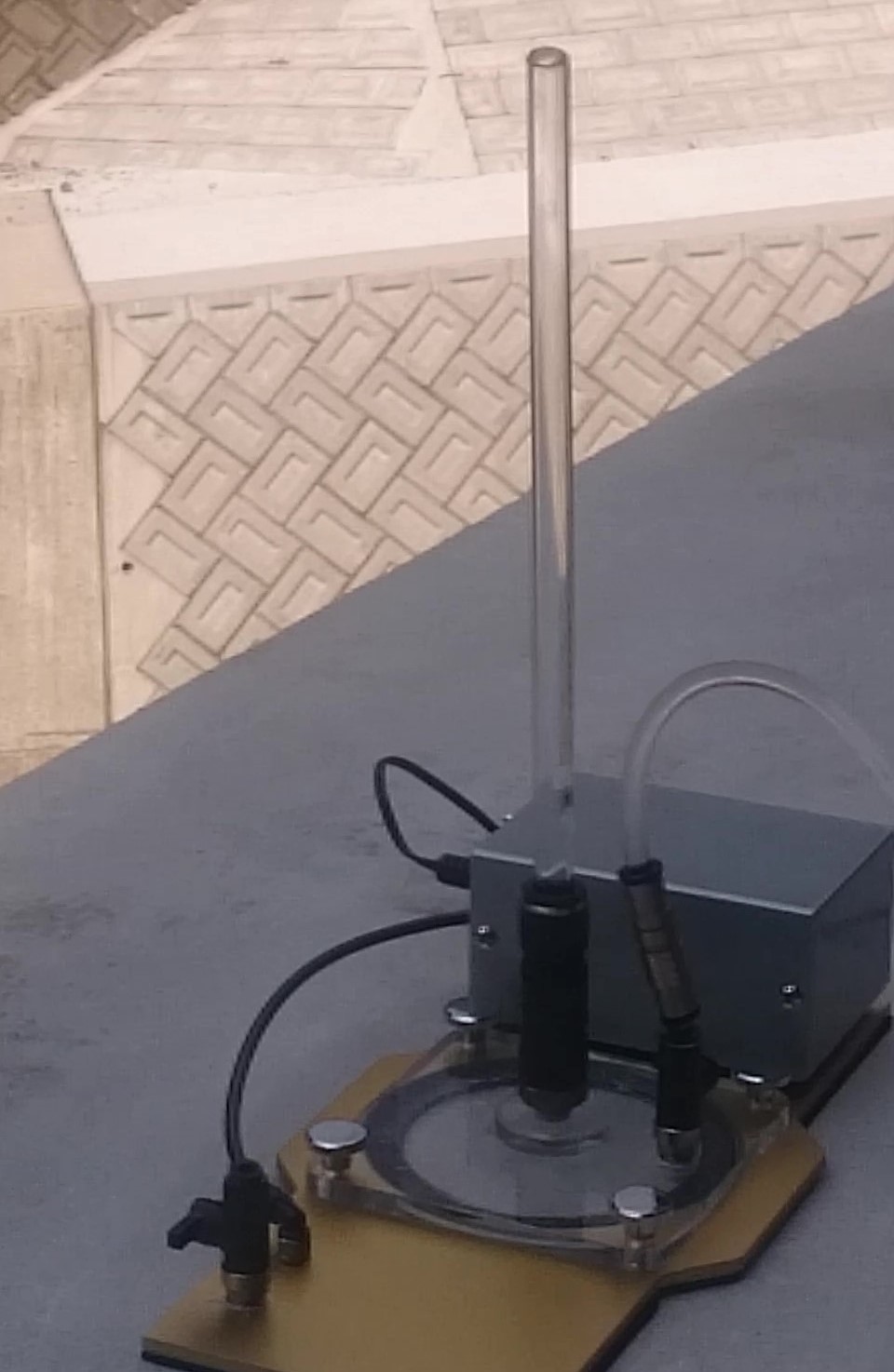

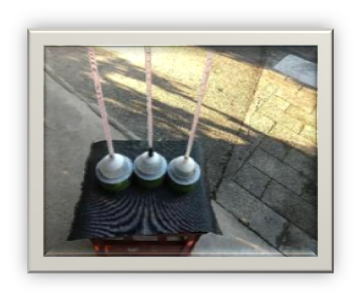

現場透水量試験機  測定結果  (塗布4か月経過)




新技術検証中(米国大使館仲介)

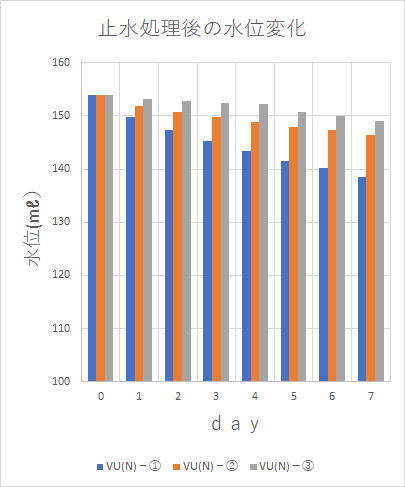

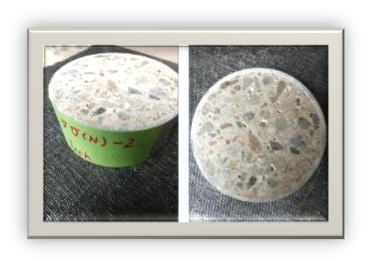

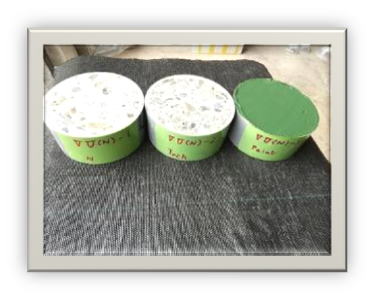

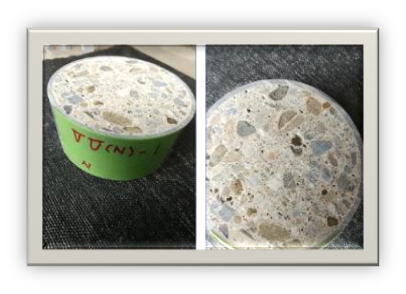

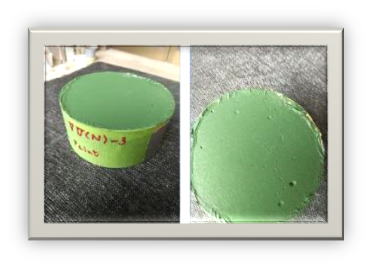

防水材と促進剤の2液による止水性能を検証(VUひび割れ無し試験体による透水量試験)






   無塗布  防水材と促進剤の2液  塗装
 28日後の透水比=28日漏水量/当初の注水量  -26.0% -13.3%  -12.0%
 実験詳細

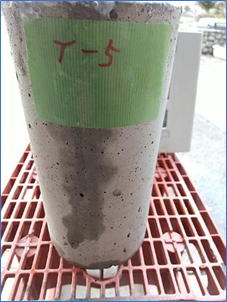

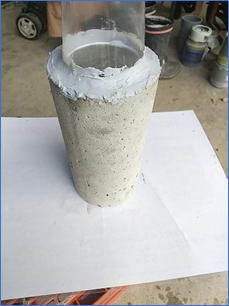

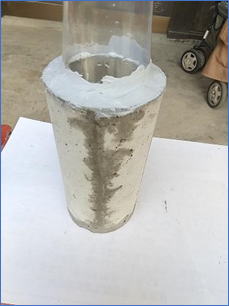

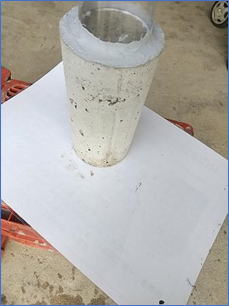

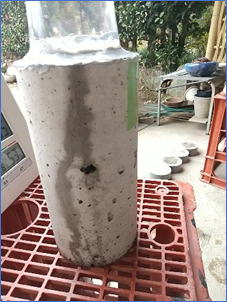

防水材と促進剤の2液による透水量試験(塗布前に漏水確認したひび割れ試験体)

   十分な防水材と促進剤の2液 防水材と促進剤の2液  一般的な含浸材

注入前の1時間漏水量  260.2g  2.12g   1.85g

 注入7日後の1時間漏水量 0.00g  0.00g  106.99g

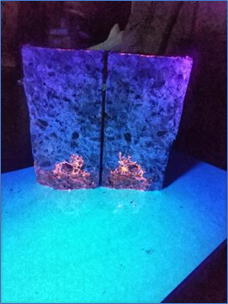

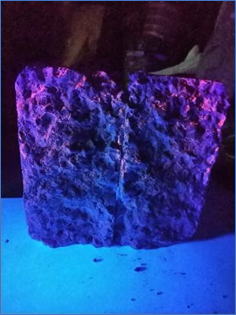

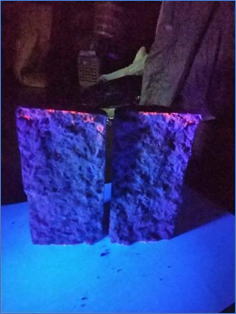

 注入40日後、
止水部に蛍光塗料を塗り、
内部の状況を可視化

実験詳細
